【專利介紹】一種霧化器的集成式油氣供給裝置
編輯：瓏基機械 時間：2024-04-20
專利號：ZL 2023 1 0120134.6
專利權人：廣州市瓏基機械科技有限公司

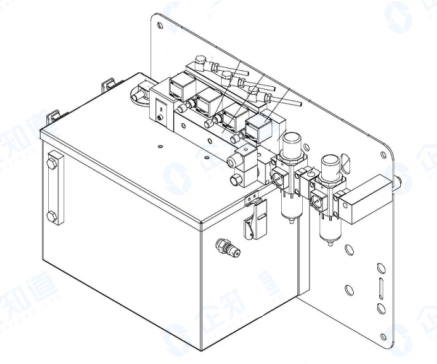

摘要：本發明公開一種霧化器的集成式油氣供給裝置，包括供油機構、供氣機構和油氣混合機構，采用集成的方式將對應的零部件設置在一起，結構簡潔、緊湊，節省空間。
1、一種霧化器的集成式油氣供給裝置，包括用于提供潤滑油的供油機構、用于提供空氣的供氣機構以及用于將潤滑油和空氣進行混合的油氣混合機構。
2、其油箱上設有用于檢測潤滑油的液位的液位傳感器；設有注油口和排污油口，注油口所處的位置高于排污油口所處的位置。
3、供氣機構還包括用于調節進入油泵的氣流大小的氣流電磁閥，該氣流電磁閥設置在第二分氣塊上；供氣機構還包括用于測量第二分氣塊內空氣的壓力的供氣壓力表，該供氣壓力表設置在第二分氣塊上。
4、輸油孔的進口固定設置有單向閥，該單向閥通過所述供油管與油泵連通。

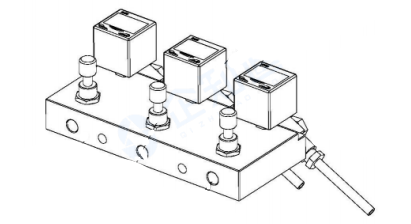

5、油氣混合機構還包括調節總成，該調節總成包括閥座和設置在閥座上的調節閥，閥座上設有多個調節孔，多個調節孔分別與多個混合孔連通；調節閥設有多個，多個調節閥的調節端分別延伸至多個調節孔中。
6、調節總成還包括多個油氣壓力表，多個油氣壓力表的測量端分別延伸至多個調節孔中；所述調節總成還包括油氣輸送接頭，該油氣輸送接頭與所述油氣潤滑輸送管連通。
技術領域
本發明涉及霧化器，具體涉及一種霧化器的集成式油氣供給裝置。
背景技術
高速離心霧化器是通過原動機驅動霧化輪高速旋轉，霧化輪產生強大的離心力，對漿液做功，通過霧化輪噴嘴噴出，以達到漿液霧化的目的。通過霧化后的漿液表面積增大，有利于后續工藝中與其他介質混合進行反應，可用于大氣污染處理領域。
現有的霧化器中，采用油氣混合介質對傳動部位進行潤滑，由油氣潤滑供給單元提供油氣混合介質，通過管路將油氣混合介質輸送至對應的潤滑部位。進一步，現有的油氣潤滑供給模塊主要包括油箱、供氣模塊和油氣混合模塊，其中，供氣模塊至少包括三個分支：第一個分支用來推動油泵，進而輸送潤滑油；第二個分支用來向霧化器提供正壓空氣，用于檢測霧化器的氣密性；第三個用于與潤滑油混合。油箱的潤滑油分多個油路進行供給：齒輪箱、軸承部位等，多個油路分別設置油泵進行輸送。潤滑油在輸送時，還需要通過油氣混合模塊將潤滑油和空氣進行混合，再輸送至各自的目標位置。
油氣潤滑供給模塊存在以下的問題：油氣潤滑供給模塊的各個部件都采用單獨的標準件進行拼接，因此零部件多，結構繁雜，空間布置混亂，占用空間大。
發明效果
本發明的目的在于克服上述存在的問題，提供一種霧化器的集成式油氣供給裝置，該集成式油氣供給裝置采用集成的方式將對應的零部件設置在一起，結構簡潔、緊湊，節省空間，便于在機柜中布置。
本發明的目的通過以下技術方案實現：包括用于提供潤滑油的供油機構、用于提供空氣的供氣機構以及用于將潤滑油和空氣進行混合的油氣混合機構。
改良前后產品對照：

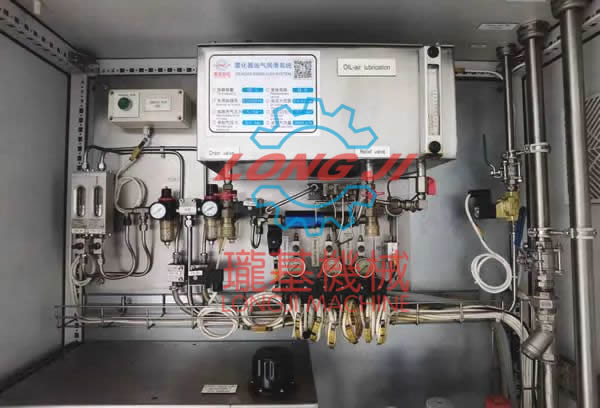

現有技術的產品

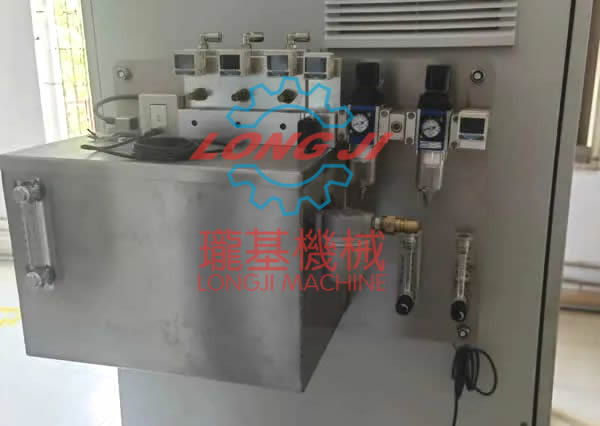

經過本發明專利改良后的產品
