旁路煙道蒸發的脫硫廢水零排放技術在火電廠的應用
編輯：瓏基機械 時間：2024-05-28
摘要：在河南焦作某電廠2x350MW機組脫硫廢水煙氣余熱蒸發零排放工程的運行基礎上，進行工藝的優化與改進，創造性地引入旁路煙道蒸發系統：
在SCR脫硝裝置后、空氣預熱器前引出少量高溫?zé)煔?/span>(煙溫在330-350℃)至旁路煙道系統；旁路煙道出、入口通過電動隔離擋板實現與主體煙道的隔離；旁路煙道入口加設電動調節擋板以調節煙氣的流量、流速；旁路煙道內設置高效雙流體霧化噴嘴，霧化液滴與引入的高溫?zé)煔膺M(jìn)行迅速傳質、傳熱，實現液滴的高效蒸發;旁路煙道出口連接在空氣預熱器后、除塵器前的煙道上，蒸發后的結晶物隨煙氣在除塵系統得到去除，水蒸氣在脫硫塔被冷凝后間接補充脫硫工藝用水，最終實現了脫硫廢水零排放，且對電廠原有系統影響較小。
0引言
已投運的脫硫廢水零排放工程(河源電廠、恒益電廠、長興電廠、萬方電廠)的通用路線為：預處理單元、濃縮減量單元、固化單元。
預處理單元主要是去除脫硫廢水中固體懸浮物(SS)、重金屬離子、硬度離子(Ca2+、Mg2+)等，減弱后續系統的污堵、結垢傾向，是零排放的基礎。目前主要的預處理技術有石灰一碳酸鈉軟化、多孔陶瓷膜過濾、管式微濾等。
濃縮減量單元主要是通過濃縮，降低進入固化單元的水量，以減小固化系統的投資、運行成本，濃縮減量單元是零排放的保障。其主要方法包括蒸發濃縮(MED,MVR)，膜法濃縮(MF/RO,OF/RO,UF/NF,UF/RO/ED、OF/RO/FO,UF/RO/MD)等。
固化單元主要有蒸發塘(自然蒸發)、機械霧化蒸發、多效強制循環蒸發、降膜機械蒸汽壓縮蒸發、低溫蒸發、煙道噴霧蒸發等，固化單元是零排放的核心。
國內最早實現脫硫廢水零排放的技術是蒸發濃縮結晶技術，但投資、運行費用高，占地面積大等特點限制了其市場推廣。
河南焦作某電廠2x350MW機組前期采用脫硫廢水煙氣余熱蒸發零排放技術，該技術在投資運行成本、占地面積等方面具有較大優勢。
但隨著國家產業結構的調整，火電廠負荷率降低，空氣預熱器排煙溫度降至110℃以內，低溫影響液滴的蒸發效果及蒸發量；另一方面，低低溫(GGH)的強制普及，使得煙道蒸發可利用的有效煙道長度減小，狹窄的空間限制了蒸發水量；煙道復雜結構形式及內部支撐杠增加了掛灰、結垢、腐蝕的風險。
河南焦作萬方電廠在脫硫廢水煙氣余熱蒸發零排放技術工程運行的基礎上，進行工藝的優化與改進，引入旁路煙道蒸發系統，在實現脫硫廢水零排放的基礎上保障了電廠運維的安全性。
1基于旁路煙道蒸發的脫硫廢水零排放技術介紹

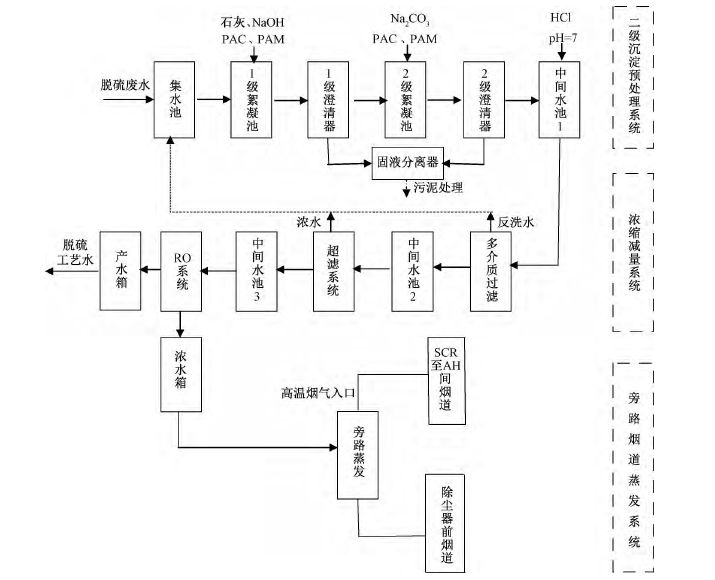

基于旁路煙道蒸發的脫硫廢水零排放技術主要包括二級沉淀預處理系統、雙膜法濃縮減量系統、旁路煙道蒸發系統(圖1)。其中二級沉淀預處理系統分別加入石灰乳、液堿、PAC和PAM，Na2CO3,PAC和PAM，分步進行絮凝沉淀；石灰乳、液堿的混合加入方式以及二級分步沉淀方式可有效降低藥劑成本，高效去除懸浮固體顆粒和重金屬等，并充分軟化水質，降低雙膜法濃縮減量系統膜結垢風險。
圖1 脫硫廢水零排放技術系統
雙膜法濃縮減量系統包括多介質過濾機、超濾膜組件、反滲透膜組件。多介質過濾機和超濾膜組件可有效去除水中的固體微粒雜質，降低廢水濁度，經超濾系統處理后廢水SDI<3，達到反滲透膜進水水質要求。反滲透膜組為海水淡化膜，系統脫鹽率≥97%；產生的淡水回用至脫硫工藝水系統，只將濃水引入旁路煙道蒸發系統進行蒸發，充分減小進入旁路煙道的水量負荷，降低對鍋爐效率的影響。
旁路煙道入口位于SCR后、空氣預熱器前煙道，出口位于空氣預熱器后、除塵器前煙道。旁路煙道入、出口通過電動隔離擋板實現與主體煙道的隔離，保障電廠的穩定運行。旁路煙道入口加設電動調節擋板以調節煙氣的流量、流速，保障液滴的高效蒸發。
反滲透濃水經廢水管道輸送至旁路煙道內的雙流體高效霧化噴頭，通過空壓機調節氣液比控制霧化液滴粒徑在100μm以內。霧化液滴與高溫?zé)煔?/span>(330-350℃)在旁路煙道內充分混合，在不斷的傳質、傳熱過程中實現液滴的高效蒸發。霧化液滴中所含的鹽類物質在蒸發過程中持續析出，并附著在煙氣中的粉塵顆粒上經旁路煙道出口進入除塵器，被除塵器捕集；蒸發后的水蒸氣隨煙氣進入脫硫塔，在脫硫塔經冷凝后間接補充脫硫工藝用水，最終實現脫硫廢水零排放。
2旁路煙道蒸發系統的運行效果

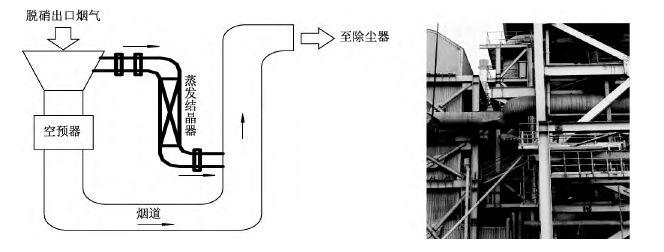

圖2為電廠單爐單側旁路煙道安裝示意圖。
由圖可以看出：該旁路煙道可充分利用電廠原有煙道間的空間，占地面積小，且易于在現有機組上改造。
圖2 旁路煙道現場安裝位置

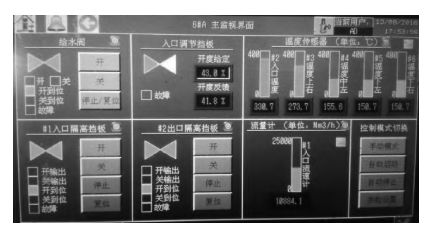

該旁路煙道蒸發系統采用PLC控制(圖3)，實現運行參數、設備狀況在線遠程監控，遠程指導現場操作，提高系統維護檢修效率和發現缺陷的能力。
圖3 旁路煙道控制界面

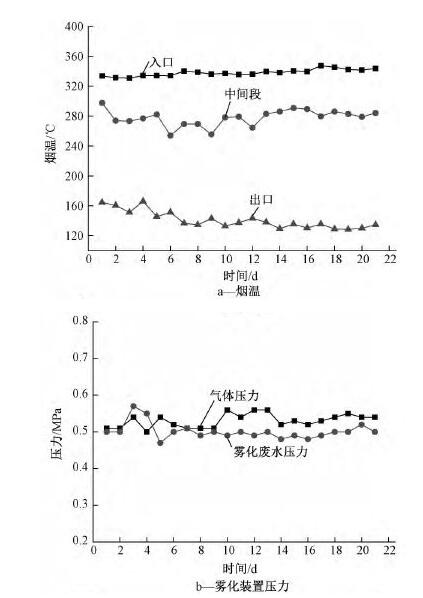

圖4匯總了旁路煙道蒸發過程中各個參數的變化：旁路煙道的入口、中間、出口處分別設置溫度傳感器，以監測蒸發過程中煙氣的溫度變化，初步判斷蒸發效果。
圖4 旁路煙道蒸發過程中各參數的變化
從圖4a可以看出：旁路煙道入口處煙溫基本維持在330℃左右，濃水霧化液滴與高溫?zé)煔饨?jīng)過迅速的傳質傳熱過程，中間段溫度下降為270℃左右，旁路煙道出口煙溫基本維持在135℃左右，與空氣預熱器出口煙溫基本一致。
從圖4b可以看出：旁路煙道內霧化裝置的氣體壓力和液體壓力均在0.5MPa左右，在該氣液比條件下，霧化液滴的直徑在100μm以內，具有較大的比表面積，保障了液滴的高效蒸發。

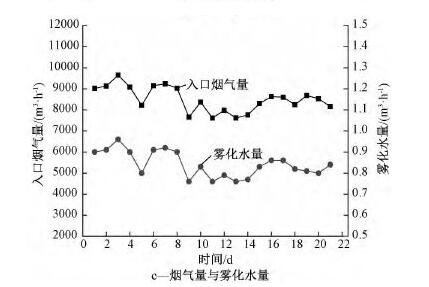

從圖4c可以看出：蒸發0.9t/h的脫硫廢水濃水，需要引出的高溫?zé)煔饬吭?/span>9000m3/h左右。
在旁路煙道底部設置的測試桿根部出現部分浮灰，浮灰較干，未出現結垢現象；通過檢修口觀察旁路煙道內壁，未發現有積灰情況，說明旁路煙道在上述參數條件下運行時，實現了脫硫廢水的高效蒸發。
3旁路煙道蒸發系統對電廠的影響
3.1旁路煙道蒸發對空氣預熱器的影響
旁路煙道蒸發系統利用脫硝裝置后、空氣預熱器前的高溫?zé)煔鈱?shí)現RO濃水的蒸發。該工藝抽取少量高溫?zé)煔夂?，使進入空氣預熱器的高溫?zé)煔饬坑兴鶞p少。在空氣預熱器換熱效率不變的前提下，一次風和二次風通過空氣預熱器得到的熱量都將減少。為此，委托國網河南省電力公司電力科學研究院對該工藝對空氣預熱器的影響進行分析計算，結果如表1所示。

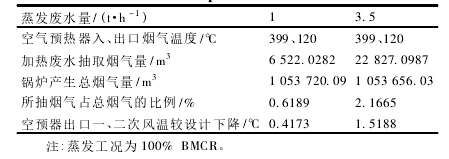

表1 旁路煙道蒸發對空氣預熱器的影響
由表1可知：
鍋爐BMCR工況下，按照設計蒸發1t/h脫硫廢水，抽取煙氣量占鍋爐總煙氣的比例為0.6189%，空氣預熱器出口一、二次風溫較設計下降0.4173℃；蒸發3.5t/h脫硫廢水，其比例為2.1654%風溫較設計下降1.5188℃。在這2種工況下，該旁路煙道蒸發工藝對空氣預熱器影響較小。

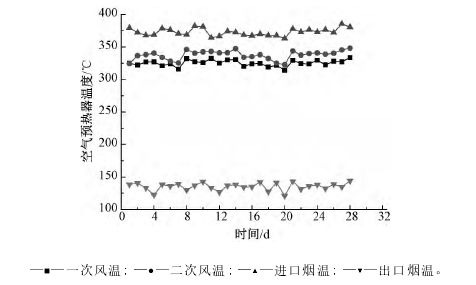

在第10天旁路煙道蒸發RO濃水時，通過電廠DCS系統記錄蒸發前后空氣預熱器的溫度變化如圖5所示。
圖5 噴霧前后空氣預熱器溫度變化
可以看出：旁路煙道噴霧后對空氣預熱器進、出口煙溫幾乎無影響；噴霧后空氣預熱器一、二次風溫略微降低，但波動范圍基本在噴霧前的范圍內，對空氣預熱器的影響較小。
3.2旁路煙道蒸發對脫硫塔內離子濃度的影響

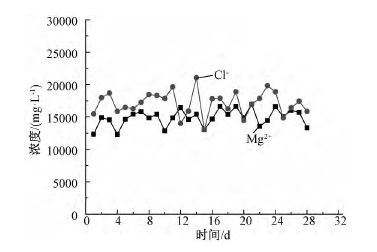

第10天開始濃水旁路煙道蒸發。圖6為噴霧前后脫硫塔內Cl-,Mg2+的濃度變化。
圖6 噴霧前后脫硫塔內Cl-、Mg2+的濃度變化
可知：由于每天脫硫廢水排放量不同，在濃水旁路煙道噴霧前(第1~10天)，脫硫塔內ρ(Cl-)為15000-20000mg/L，ρ(Mg2+)為12000-16000mg/L；濃水旁路煙道蒸發后(第10天后)2種離子的波動范圍與噴霧前無太大變化。
3.3旁路煙道蒸發對粉煤灰的影響
經旁路煙道蒸發后，RO濃水中的鹽分隨煙氣中的粉塵一起被除塵器捕捉，最終進入粉煤灰中。設定該2x350MW機組處理脫硫廢水水量為150t/d，原水ρ(Cl-)在17000mg/L左右，則每天Cl-的產生量為2550kg；每臺鍋爐產生粉煤灰為30.23t/h，2臺鍋爐日產生粉煤灰為1451.04t，粉煤灰按20%的比例作為原料摻做水泥，則Cl-在水泥中的占比為0.036%，低于GB175-2007《通用硅酸鹽水泥》要求的0.06%。因此，旁路煙道蒸發不會影響粉煤灰的資源化。
綜上，該旁路煙道蒸發系統對空氣預熱器、脫硫塔內Cl-、Mg2+濃度以及粉煤灰的影響均較小。
4結論
（1）基于旁路煙道蒸發的脫硫廢水零排放技術具有可行性，該技術中預處理是基礎，膜減量是保障，旁路煙道蒸發是核心。應用該技術時應根據允許蒸發水量反推膜濃縮倍數，設計合理的預處理工藝參數。
（2）基于旁路煙道蒸發的脫硫廢水零排放技術適應于電廠新常態，利用高溫?zé)煔鈱?shí)現脫硫廢水的高效蒸發，無需額外熱源，運行能耗低；且旁路煙道可充分利用煙道間空隙，占地面積小，工程投資省。
（3）旁路煙道蒸發的脫硫廢水零排放技術具有的優點是：自動化程度高、操作方便，提高了系統的運維水平；旁路煙道入、出口隔離門的設計可實現與電廠主體的隔離，不影響電廠的日常運作。
（4）該技術實現了燃煤電廠真正意義上的脫硫廢水零排放，對空氣預熱器、粉煤灰品質等影響較小，是一種低耗高效的脫硫廢水零排放技術，具有廣泛的推廣應用價值。
