電廠終端廢水高溫?zé)煔馀月氛舭l(fā)處理技術
編輯：瓏基機械 時間：2024-07-08
1 引言
隨著國內火力發電企業廢水零排放技術的研究與發展，對于脫硫廢水或終端廢水處理基本形成了以預處理、濃縮減量、蒸發固化三階段為主的工藝流程。其中蒸發固化主要以蒸發結晶和煙氣余熱蒸發為主，目前在煙氣余熱蒸發的基礎上，進一步開發了終端廢水高溫?zé)煔馀月氛舭l(fā)技術。
2 技術原理及特點
2.1 技術原理

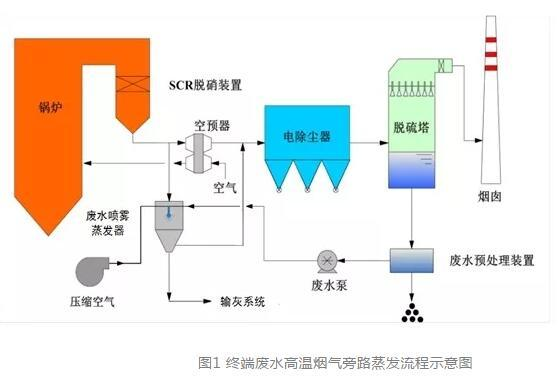

終端廢水高溫?zé)煔馀月氛舭l(fā)技術原理為：在高溫?zé)煔馀月窂U水噴霧蒸發器內，預處理濃縮后的廢水被輸送至高效的霧化噴頭，利用壓縮空氣將廢水霧化，經霧化生成的微小液滴被從主煙道（脫硝系統后，空預器前）引入的高溫?zé)煔馑舭l(fā)；霧化液滴中所含有的鹽類物質在蒸發過程中持續析出，并附著在煙氣中的粉塵顆粒上，大部分粉塵經廢水蒸發器出口進入除塵器，被除塵器捕集并進入輸灰系統，小部分形成底渣沉積在蒸發器底部通過氣力輸灰送至電除塵器主輸灰系統；蒸發后的水蒸氣隨煙氣進入后續設備，在脫硫塔被冷凝后間接補充脫硫工藝用水，從而實現脫硫廢水零排放，其工藝流程見圖1。
2.2 技術特點
終端廢水高溫?zé)煔馀月氛舭l(fā)技術是在煙氣余熱蒸發技術的基礎上，為了避免煙氣余熱蒸發引起的一系列問題而開發出的一種新型廢水煙氣蒸發技術。該技術不同于煙氣余熱蒸發之處在于：
1、該技術采用的旁路噴霧蒸發系統及設備雖然與主煙道相連接，但是它屬于一個獨立的運行單元，該技術工藝系統的投運、檢修與維護都可以單獨進行，最大限度的減輕了對原煙氣系統的影響，杜絕了由于廢水蒸發帶來的機組安全穩定運行的風險。
2、該技術抽取的煙氣為空預器前的高溫?zé)煔?，利用高溫的煙氣使霧化后的廢水更快速的蒸發，該技術不受限于機組的負荷、排煙溫度的影響。但是由于抽取的煙氣是作為空氣預熱器供給鍋爐燃煤的熱源，降低此處的溫度不利于燃煤的完全燃燒，會影響鍋爐熱效率，同樣對設低低溫省煤器的機組，煙溫降低對低溫省煤器節能效率有降低的傾向。
3、該技術蒸發過程發生在旁路噴霧蒸發器內，極大的降低了火電企業采用該技術的限制條件；且由于利用蒸發的煙氣溫度較高，噴霧蒸發器出口煙溫持續保持在酸露點以上，有效的避免了主煙道以及設備可能發生的積灰、結垢、腐蝕以及堵塞等問題。
同時，高溫?zé)煔馀月氛舭l(fā)和煙氣余熱蒸發技術都是利用鍋爐煙氣對廢水進行蒸發結晶，蒸發結晶物隨灰塵一起進入電除塵器隨粉煤灰利用，無需其它熱源，且不產生不宜處理的結晶鹽類，整體投資和運行成本相對較低。
但是，目前國家環保政策及環保部門對于采用此種方法將廢水中的鹽分轉移沒有明確的意見，隨著技術的發展和環保部門工作重心的轉移，可能會對該項技術進行重新評估，存在一定的風險性。此外由于脫硫廢水中的氯離子含量較高，采用此項技術實施零排放后氯離子均轉移至灰中，如果使用該灰作為混凝土或水泥的添加料，有可能導致產品氯離子含量不合格（不同級別的產品對氯離子含量要求不同），需要對灰渣樣品中氯離子含量進行監測。
3 技術中試及應用情況
近兩年，采用該技術進行中試的項目較多，目前根據調研情況以及相關文獻資料，該技術中試或應用情況如下:
3.1 山西臨汾熱電有限公司脫硫廢水零排放
山西臨汾熱電有限公司始建于2007年，兩臺機組分別于2010年12月和2013年12月投產發電。電廠建設規模2×300MW燃煤發電機組，采用一次再熱、雙缸雙排汽、直接空冷、抽汽凝汽式汽輪發電機組，配2×1060t/h國產亞臨界，四角切圓燃燒，一次中間再熱，固態排渣爐。2臺機組在新建時均配有100％煙氣脫硝、脫硫裝置。

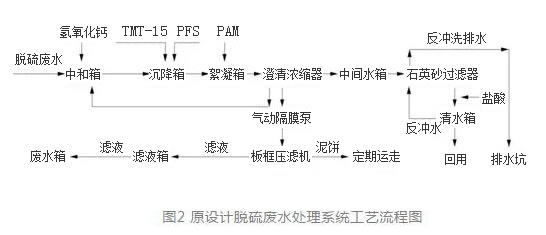

山西臨汾熱電有限公司2×300MW機組脫硫廢水處理系統處理規模為9m3/h,根據石灰石濕法脫硫產生廢水的水質特點，采用了傳統的化學沉淀處理法（三聯箱沉淀），其工藝流程見圖2。
原脫硫廢水經處理后回用，用于對水質要求不高的灰渣加濕攪拌、灰場噴灑等，在干灰調濕、灰場噴灑等終端用戶對水量要求較低時，尤其是灰渣綜合利用情況良好的情況下，脫硫廢水無法得到充分利用。

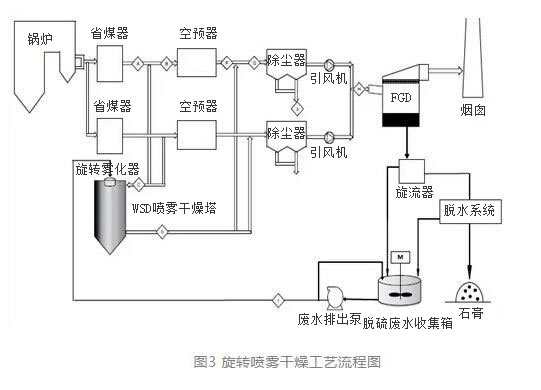

2017年7月，山西臨汾熱電有限公司1號機組建成一套旁路煙道高速旋轉噴霧干燥處理脫硫廢水的裝置。噴霧干燥（WSD）是一種將溶液、乳濁液、懸浮液或漿料在熱風中噴霧成細小的液滴，在它下落過程中，水分被蒸發而形成粉末狀或顆粒狀的過程。當熱煙氣進入WSD干燥塔時，溶液利用旋轉霧化器霧化成平均直徑10～60μm的精細漿霧滴與其進行接觸，在氣液接觸過程中，水分被迅速蒸發，通過控制氣體分布、液體流速、霧滴直徑等，使霧化后的霧滴到達WSD干燥塔壁之前，霧滴已被干燥，廢水中的鹽類最后形成粉末狀的產物。干燥產物在蒸發塔底部高速渦流后，隨煙氣進入除塵器處理。其工藝流程見圖3。
山西臨汾熱電有限公司脫硫廢水處理項目設計規模為WSD出口煙氣溫度穩定在160℃時廢水蒸發量為5t/h，其單臺機組成本約1900萬元。對于引用空預器前熱煙氣引起的機組熱效變化數據未見相關報道。
3.2 焦作萬方熱電廠脫硫廢水零排放
焦作萬方熱電廠裝機容量2×350MW燃煤發電機組，脫硫廢水零排放工程先采用煙道余熱蒸發，后改為旁路煙道蒸發，項目設計水量20m3/h，其中60%淡水12m3/h回用至脫硫工藝水，40%的濃水8m3/h進入后段的固化單元進行旁路煙氣蒸發。

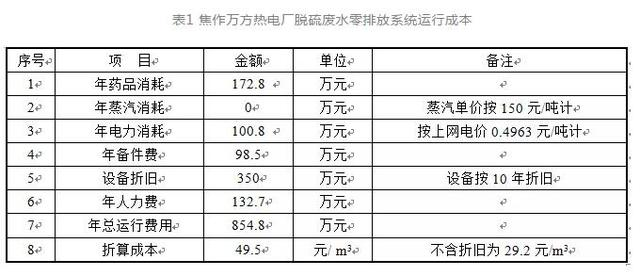

公司采用“預處理單元+減量濃縮單元+固化單元”的技術路線，其中預處理單元采用雙堿法軟化技術，減量濃縮單元采用超濾+海水淡化反滲透的雙膜組合技術，固化單元采用旁路煙道蒸發技術，項目投資3500萬元，運行費用（含折舊）約49.5元/m3，運行成本統計見表1，項目工程占地318 m2。但項目運行及能耗指標數據未見相關報道。
備注：
1、焦作萬方熱電廠脫硫廢水零排放工程，設計水量20 m3/h，60%淡水12 m3/h至脫硫工藝水，40%的濃水8m3/h進入后段的固化單元；
2、以上按處理水量20 m3/h，按24h/d，360d/y計算，水量為172800 m3/y核算。
3.3 浙江浙能長興發電有限責任公司脫硫廢水煙氣旁路干燥處理
浙江浙能長興發電有限責任公司為浙能集團位于浙北的一家內陸發電廠，總裝機容量4×300MW亞臨界機組，均采用石灰石－石膏濕法脫硫，每臺機組脫硫產生廢水量約為3t/h，配套設計的脫硫廢水處理系統為傳統的三聯箱，項目建設前處理后的脫硫廢水排放進入租借的灰場，由于灰場租期臨近，脫硫廢水無處排放，如達標廢水直排內河，對內河水質影響較大，電廠生產用水取自內河，直接威脅到電廠的生產用水安全，因此脫硫廢水必須進行“零排放”處理。

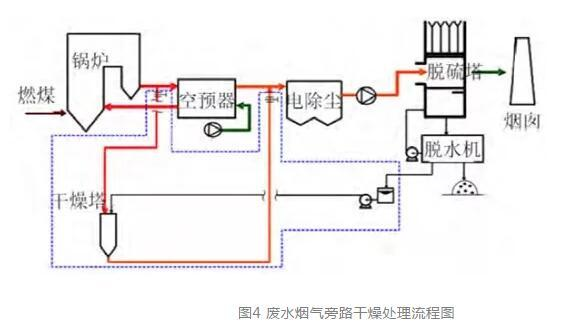

浙江浙能長興發電有限責任公司的脫硫廢水煙氣干化處理的設計思路借鑒了食藥品生產過程中的噴霧干燥技術，熱源選自鍋爐尾部煙道的熱煙氣，為了保證處理過程不影響發電機組正常運行，采用煙氣旁路形式，從鍋爐后尾部煙道抽取約3%～5%的高溫?zé)煔?，通過干燥塔直接熱交換干燥脫硫廢水，脫硫廢水中的鹽類顆粒一部分從干燥塔底部排出，另一部分隨煙氣進入電除塵進行收集，其工藝流程見圖4。
項目2號機組脫硫廢水旁路煙氣干燥系統額定出力為3t/h，空預器進口煙溫在330℃～360℃，煙塵濃度6900mg/m3，煙氣旁路按照煙溫350℃設計，熱交換后煙氣余熱按130℃設計，干燥后固體顆粒物水分按照小于2%設計。根據相關文獻資料，該廠2號機組脫硫廢水旁路煙氣干燥系統于2016 年5 月開工建設，8 月12 日正式投入運行，機組100%負荷(330MW)時抽取約3%約30000m3/h的熱煙氣，煙溫在330℃～ 350℃時，干燥塔最大可以蒸干大約3t/h的脫硫廢水，脫硫廢水氯離子含量在7000 mg/L左右，干燥塔底部取樣干灰渣含水率為1.68%，氯離子含量為2.86%，從實測數據電除塵底部粉煤灰的氯離子含量超過了高品質混凝土和水泥的摻配要求。
停運期間對干燥塔內壁檢查，沒有發現干燥塔內壁的粘壁腐蝕現象，加熱后返回主煙道的尾氣煙溫控制在130℃以上，對尾部煙氣超低排放設備也沒有影響。項目每噸廢水消耗11000萬m3330℃～350℃熱煙氣，占300MW機組總煙氣量的3.28%，折算后影響機組煤耗0.8～1.2g/(kW·h) (按汽機熱耗8000、原爐效93%估算煤耗)。
